特別說明：該款機器現已停產，可選擇同類設備 SAW -3500B替代！

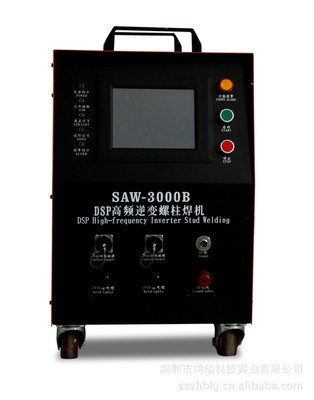

該設備采用IGBT逆變技術和DSP數字控制技術，自帶2個 焊槍接口，可實現手動送料、人工焊接；自動送料、人工焊接和與 機器人 連接的全自動焊接。
該系統為自動 螺柱焊接 系統，用于汽車，鐵路車廂，飛機制造等行業。系統總成為主機，送料機，自動焊槍，手動焊槍。
1. 該系統電源采用全橋電路:焊接電源由高頻變壓器、IGBT和DSP,專用工控觸摸屏等控制電路組成。當電
網電壓波動時，焊接電流(電壓)能自動控制在設定值；焊接電流穩定，重復性好。
2. 焊接電流采用無級均勻調節，能保證不同焊接位置及焊接條件下實現可靠焊接。
3. 控制部分采用先進的DSP數字處理器，使焊接熱量控制精確、可靠,焊接性能優良.
設備的主要技術參數
| 輸入 | 3×380V，50Hz | 輸出 | In:100～1000A |
| 引弧電流可調范圍IP | 20～100A | 焊接時間可調范圍TW | 6～100ms |
| 引弧時間可調范圍TP | 10～100ms | 電流允差 | △I：10A |
| 允許網壓范圍 | 380VAC±10% | 最大輸出功率 | 60KVA |
| 每分鐘可焊次數 | n: 30～60 | (I=1000A，t=30ms) |
| 螺柱直徑 | Φ：3～10mm | 裝釘時間 | 50～1000ms |
| 送料時間 | 50～1000ms | 延遲時間 | 50～500ms |
| 焊釘下落時間 | 0～50ms | 配套能力 | 2個焊槍接口，一個程控或群控RS485接口及以太網 |
設備的性能
| 電路拓?fù)?/td> | 全橋全波整流 | 電流控制技術 | 恒流PWM |
| 功率開關 | IGBT | 功率變壓器 | 鐵氧體 |
| 監控接口 | 光電隔離 | 系統控制 | DSP數字處理器 |
| 操作控制 | 觸摸屏 | 屏幕顯示 | 中/英文 |
| 網絡拓?fù)?/td> | RS 485實時雙半工，以太網 | 硬件抗干擾 | DC-DC隔離供電，信號光電隔離 |
| 質量保證 | 焊接質量監測及優化 | 監測系統 | 實時工況及故障監測 |
| 軟件抗干擾 | 分布式WatchDog,跑飛復位，回傳校驗，在線空閑自檢，主動休眠回避 |
適用范圍
| 可 焊接材料 | M3-M10的金屬材料 | 普通鋼板厚度 | >0.4nm |
| 鍍鋅層厚度 | 15-25um | 工件厚度 | <=10nm |
| 螺柱長度 | 6-30mm(含法蘭) | 焊接速度(自動) | 40-60個/分鐘
|
