本公司研制生產的高頻逆變螺柱焊機 系列，是國家“九·五”期間的重點科技攻關項目和2003年度國家級火炬計劃項目。該產品擁有科技成一項，國內發明專利四項，實用新型專利十三項，軟件著作權八項；是廣東省高新技術產品和深圳市自主創新重點新產品。

        該產品在一汽大眾、上海大眾、北京奔馳、神龍汽車、一汽轎車、廣汽豐田、東風日產、長安雪鐵龍、通用汽車、奇瑞汽車、長城汽車、一汽海馬、吉利汽車等國內主要汽車生產廠家使用。

        P I D S 系列螺柱焊 機， 是為了適應汽車工業發展的需要， 在SAW -3000A型螺柱焊機 的基礎上開發的最新產品。該產品主機采用雙變壓器，最大焊接電流可達2000A；主機和送料機之間采用光纖通訊，提高了設備的抗干擾能力；焊槍 采用直線電機提升；光柵檢測提升高度，拉弧距離精確，焊接質量更有保障。對在薄板上焊接螺柱、高強度鋼板上焊接螺柱以及鋁合金材料上焊接螺柱，該產品都表現的非常優異。

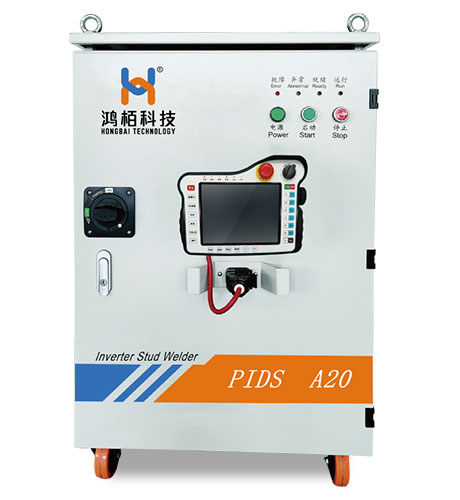

        PIDS系列螺柱焊機的主機型號有PIDS-A20型、PIDS-A20AT型、PIDS-L20AT型。

        PIDS-A20型：該機型適用于手工裝釘，手工焊接；自動裝釘，手工焊接。

        PIDS-A20AT型：該機型適用于手工裝釘，手工焊接；自動裝釘，手工焊接和自動裝釘，自動焊接（含機器人 自動焊接）。

        上述兩種型號的焊接主機，適用于焊接低碳鋼材料和高強度鋼板。

        PIDS-L20AT型主機是專門針對于鋁合金車身的焊接需要開發的，該主機除了具有PIDS-A20AT型主機所具有的全部功能外，可實現對鋁合金材料進行手工、半自動和全自動螺柱焊接 。

        產品簡介Product introduction

        該成套設備主機采用IGBT逆變節能技術和DSP全數字控制技術，自帶5個焊槍接口，可實現手動裝釘、人工焊接；自動裝釘、人工焊接和與機器人連接的全自動焊接。

該設備的最大焊接電流可達2000A。

        The welding system applies IGBT inverter technolog and DSP control technology,and have the capacity carrying 5 welding can be achieved, when the system docks with robots under auto-feeding.

Max.welding current can reach 2000A.

        主機主要技術性能 TECHNICAL DATA

        A、電路拓?fù)洌喝珮蛉ㄕ?/span>

        B、電流控制技術：恒流PWM或脈沖電流控制

        C、功率開關：IGBT

        D、功率變壓器：鐵氧體雙變壓器

        E、監控接口：光電隔離

        F、系統控制：DSP+FPGA+CPLD

        G、操作控制：手持觸摸屏

        H、屏幕顯示：中/英文

        I、網絡拓?fù)洌篟S 485實時半雙工，以太網及CAN總線、USB

        J、硬件抗干擾：隔離供電，信號光電隔離

        K、軟件抗干擾：分布式WatchDog跑飛復位?；貍餍ｒ?，在線空閑自檢，主動休眠回避

        L、監測系統：實時工況及故障監測

        M、質量保證：焊接質量監測及優化

        A. Circuit topology: Full Wave Bridge Rectification

        B. Current control technology: Constant Current PWM or Pulse

        C. Power switch: IGBT

        D. Power Transformer: Ferrite Dual Transformer

        E. Interface monitoring: optoelectronic isolation

        F. System Control: DSP+FPGA+CPLD

        G. User interface: Touch Screen

        H. Language: Chinese/English

        I. Network Topology: Real-time half-DUPLEX RS 485, Ethernet, CAN, USB

        J. Hardware Anti-interference: isolated power supply

        K. Software Anti-interference: Distributed Watchdog,

        error return and check, hiccup reset

        L. Monitoring system: real-time working condition and fault detection

        M.Quality assurance: monitoring and optimization of welding quality

主機總體性能指標 OVERALL TECHNICAL DATA
