次高頻逆變直流點焊機 是我公司研制生產的一種全新的電阻焊機。該產品采用目前世界上最先進的高頻逆變技術、全橋軟開關技術和DSP數字控制技術；輸出頻率一萬赫茲。具有變壓器體積小、輸出功率大、焊接成型好、焊接飛濺小、控制精度高等特點。本產品共獲得國內發明專利四項，實用新型專利十五項，軟件著作權證書三項，另有兩項國際發明專利正在接受專利指定國的審查。該產品有以下特點：
1. 采用IGBT逆變技術，一萬赫茲的頻率，使變壓器的體積減小、重量減輕，更節能省電。
2. 采用DSP控制技術，對焊接時間和焊接電流的控制精度大大提高，焊接性能更加穩定，焊接質量更加可靠。
3. .采用直流焊接，排除了電感抗，避免了因電流幅值過大而產生的飛濺，焊點成型更好，更適合于對有色金屬等特殊材料的焊接。
4. 在焊接多層鍍鋅鋼板和高強度鋼板時，不但焊點質量好，而且可以做到基本無飛濺。
該產品已經在上海大眾的途觀縱梁、A-plus項目和yeti項目；神龍汽車的G25改造項目和G95改造項目；一汽大眾的捷達項目和速騰備件項目、一汽海馬、東風乘用車、華瑞汽車、北汽福田、陜汽通家等多個汽車項目所采用，并且都是用來焊接高強度鋼板和多層鋼板。

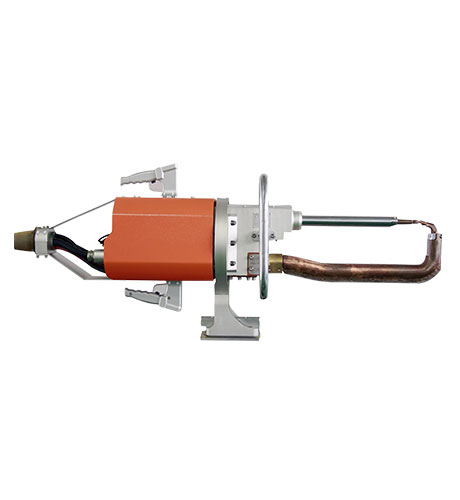

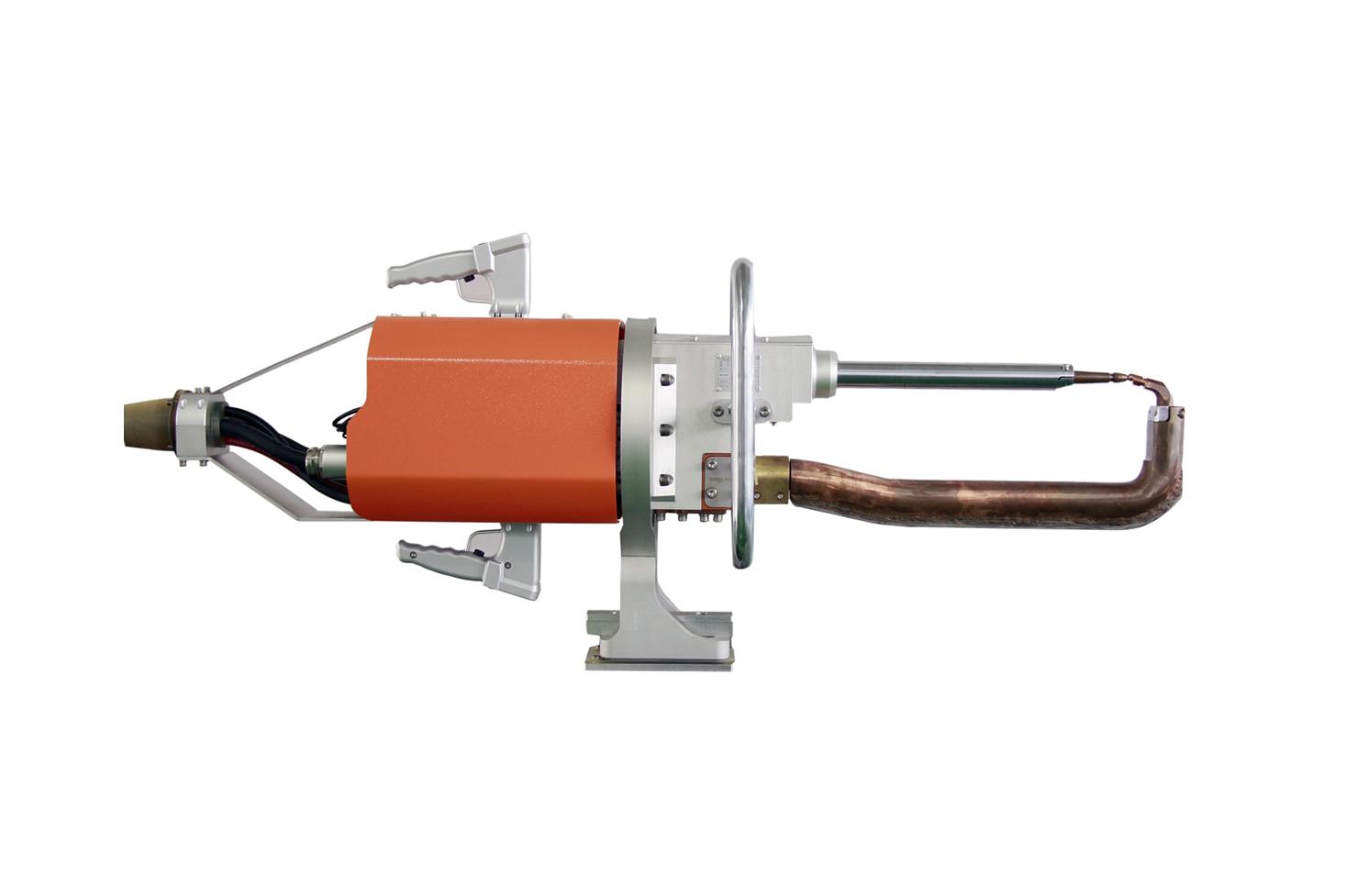

C型一體化焊鉗
X型一體化焊鉗

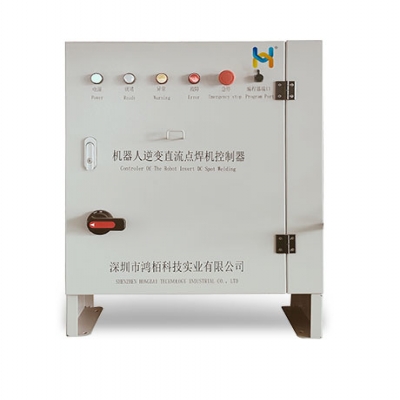

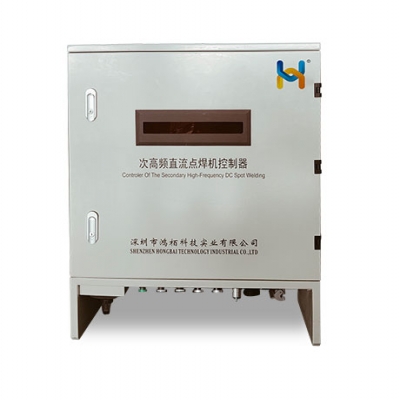

焊接控制箱
焊接控制箱內部
點焊機專用手持編程器
型號 |
|
參數 | DB3-40Z | DB3-63Z | DB3-100Z |
額定輸入功率 | 40KVA | 63KVA | 100KVA |
額定輸入電源電壓 | 三相380V±10% | 三相380V±10% | 三相380V±10% |
安全保護電流 | 30mA |
介電強度 | 4000V，60s（初---次級） |
最大短路電流 | 12000A | 15000A | 18000A |
焊接范圍 | 0.5+0.5----2.5+2.5mm | 0.5+0.5----3.5+3.5mm | 0.5+0.5----3.5+3.5mm |
焊接速度 | 10--30點/分鐘 | 10---30點/分鐘 | 10---30點/分鐘 |
焊接最高電壓 | DC8V | DC8.5V | DC10.8V |
焊接時間范圍 | 5---500ms |
額定負載持續率 | 20% |
絕緣等級 | F級(155℃) |
防護等級 | IP54 |
環境溫度 | 5---40℃ |
電極壓力 | 0.6MPa |
水路壓力 | 0-7000N |
冷卻水流量 | 10L/min | 12L/min | 14L/min |
控制箱體積 | 長598寬295高800 |
焊鉗重量 | 60--80KG | 65--85KG | 70--90KG |
控制箱重量 | 50 KG |
