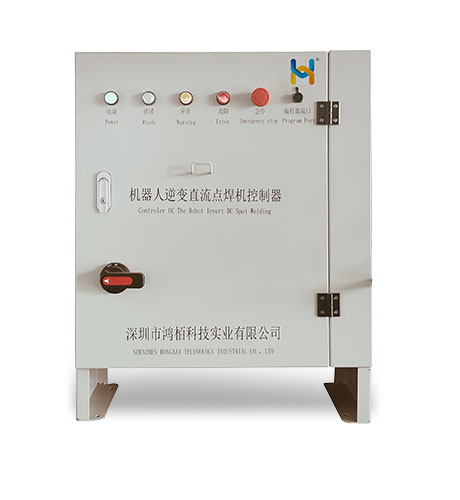

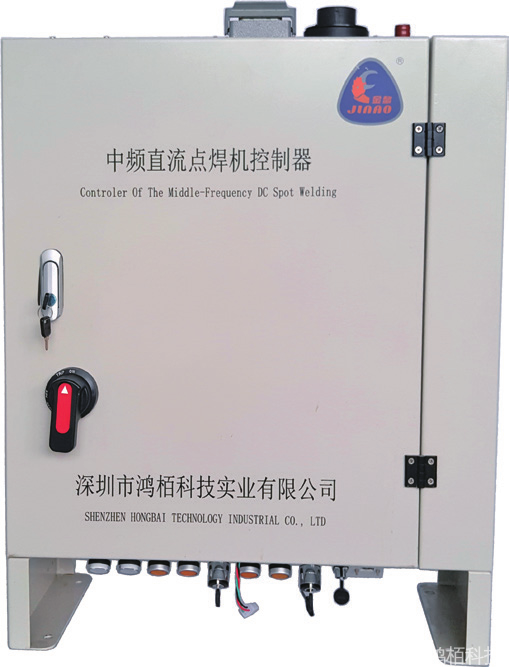

中頻焊鉗控制箱
HOLLOW ELECTRIC WELDING CONTROLLER
一千赫茲—兩千赫茲頻率的逆變直流 點焊機，焊接的響應 速度為（0.5ms），比工頻（10ms）快20倍，提高了加熱速 度，減少了焊接時間。其輸出電流近似于直流，熱量集中，塑 性環成型好，焊接飛濺大大降低。焊點的焊核一致性好。該點 焊機采用了全數字電源并采用了高速DSP微處理器，信息處理 能力強；控制系統中增加了自適應功能，、自適應空間大，一 把焊鉗在一個工位可適應于不同厚度板材的焊接需求，擁有寬 廣的應用領域，可適應普通冷軋板、鍍鋅板、熱成型鋼板、高 強度板以及鋁板的焊接。
該產品的技術創新點在于：
1、變壓器體積小，重量輕，不但實現了變壓器和焊鉗的一體化，也有利于減輕 機器人焊鉗的整體重量。
2、焊機控制器增加自適應系統，一把焊鉗可以在同一工位焊接多種不同厚度的焊點。
3、焊鉗 伺服電動缸可采用本公司研制的 中空電機，也可以采用由機器人廠家提供電機的 電動缸。中空電機采用 行星滾柱絲杠，其使用壽命是普通 滾珠絲杠的5-10倍。我公司生產的電動缸結構設計合理，噪音低，剛性強，使用壽命長，維護簡單，還可以減輕焊鉗重量和體積。
4、獲得多項外觀專利的機器人焊鉗本體，采購航空鋁加工，剛性好，強度高，變形量小，對提高焊接質量，起到了很好的保障作用。5、焊接主機與機器人通訊可適用多種通訊協議，也可根據用戶要求，配置個性化通訊模塊。
6、焊鉗可與本公司生產的 工業機器人連接，也可以與發那科、安川、庫卡、ABB、新松、埃夫特、廣州數控等國內外各種機器人連接。
主要參數表 TECHNICAL DATA
規格型號 技術參數 | DB3-80 | DB3-105 | DB3-135 | DB3-175 | 備注 |
輸入電壓 U 1N（ V） | 380VAC ± 10% | 380VAC ± 10% | 380VAC ± 10% | 380VAC ± 10% | |
空載直流輸出電壓 U 2d（ V） | 8.7 | 8.7 | 9.7 | 9.7 | 參考 |
連續輸出電流 I 2P（ kA） | 4.5 | 5.8 | 6.7 | 8.7 | |
持續視在功率 S P（ kVA） | 36 | 47 | 60 | 78 | |
額定視在功率 S 20（ kVA） | 81 | 105 | 135 | 176 | |
額定持續率 X（ %） | 20 | 20 | 20 | 20 | |
變壓器初次級變比 N | 60 | 60 | 54 | 54 | |
絕緣耐熱等級 | F | F | F | F | |
短路輸出電流 I 2CC（ kA） | 13 | 16 | 19 | 25 | 參考 |
防護等級（變壓器一次） | IP54 | IP54 | IP54 | IP54 | |
額定水流量 Q(L/min) | 12 | 13 | 14 | 16 | |
額定水流壓力差 | 0.15 | 0.15 | 0.15 | 0.15 | |
焊鉗重量 m(kg) | 80 | 90 | 100 | 110 | 參考 |
額定負載電流 I 2R（ kA） | 10 | 13 | 15 | 19.5 | 參考 |
